產品詳情
| 產品料號 | CPG151101S11-2 | |
| 額定電壓 | 12V AC/DC max：2V DCmin | |
| 額定電流 | 10mA AC/DC max:10uA DC min | |
| 接觸阻抗 | 100MΩ max | |
| 絕緣阻抗 | 100MΩ min （500V) | |
| 耐高電壓 | AC100V(50-60Hz）.1分鐘 | |
| 插入力 | 3KG MAX | |
| 拔出力 | 0.2KG min | |
| 機械壽命 | 5000次插拔 | |
| 使用溫度 | -20℃-+70℃ | |
| 耐候性能 | ||
| 耐寒性 | -20℃±2℃ | 48H |
| 耐熱性 | 70℃±2℃ | 48H |
| 耐焊接熱 | 260℃±5°C | 96H |

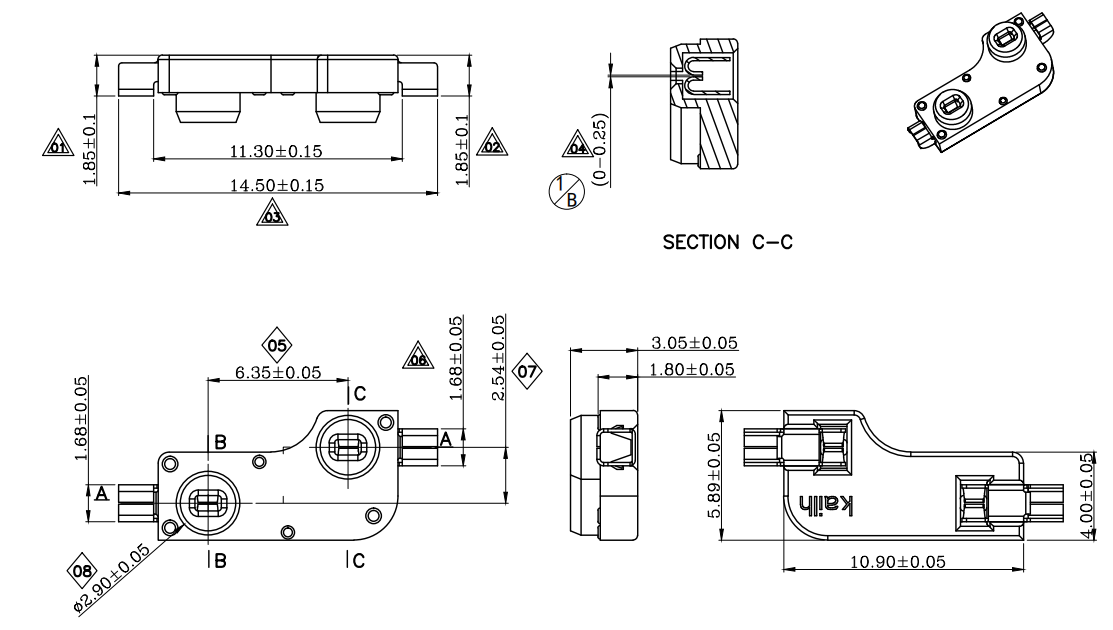

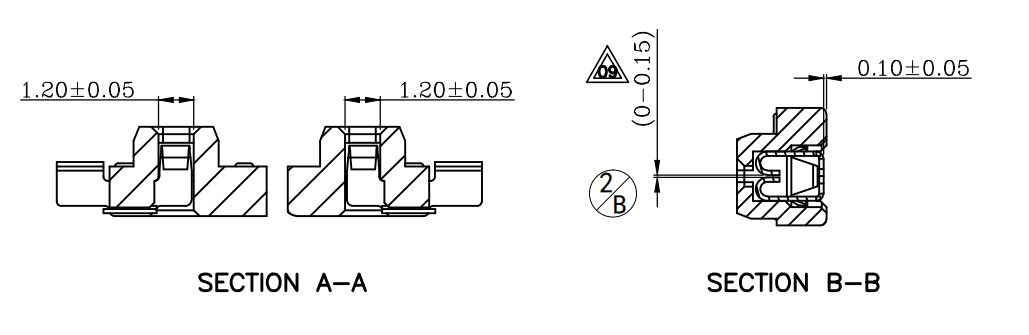

外形圖
| 包裝規格 | ||
| 包裝數(PCS) | 1盤 | 13 |
| 1箱 | 26000PCS | |
| 回流焊條件 | ||
| 預熱區 | 升溫區 | 速度＜2°C，預熱時間最多15S，溫度150°C |
| 保溫區 | 速度1.2~3.5°C，預熱時間最多120S，溫度180°C | |
| 快速升溫區 | 速度3.5~4.5°C，預熱時間最多140S，溫度230°C | |
| 焊接區 | 焊接時間 | 焊接時間40S最多，焊接溫度峰值最大260°C，最多3S |
| 焊接溫度 | 260℃±5℃ | |
| 焊接次數 | 2次以內 | |
| 印刷基板 | 單面銅箔 | |
| 注意事項： |
| 1.注意不要施加超負荷的壓力或晃動連接器. |
| 2.連接器焊接以后,印刷基板注意不要疊放. |
| 3.保管時尤其應注意避開高濕高溫和有腐蝕性氣體的環境.如需長時間保存,請不要打開包裝箱. |
|
4.保存標準為 3 個月，限度為 6 個月以內，請盡早使用. 打開包裝后，有剩余品時，應將剩余部分以膠袋
包裝好以同外界隔離，請進行合適的防濕，防腐蝕氣體等處理后進行保管.
|
產品一覽
| 產品編號 | 圖片 | 插入力 | 拔出力 | 機械壽命 | 額定負荷 | 規格書 | 備注 |
| CPG151101S11-4 |  |
3KG MAX | 0.2KG MIN | 5000次插拔 | 12V AC/DC max：2V DCmin |  |
|
| CPG151101S11-2 | |
3KG MAX | 0.2KG MIN | 5000次插拔 | 12V AC/DC max：2V DCmin | |
|
| CPG151101S11-16 |  |
3KG MAX | 0.2KG MIN | 5000次插拔 | 12V AC/DC max：2V DCmin | |
