產品詳情
| 產品料號 | CTA403301D02 | |
| 額定負荷 | DC 5V 30mA | |
| 接觸阻抗 | 100mΩMax | |
| 絕緣阻抗 | 50MΩMin DC 250V | |
| 耐電壓 | AC500V(50-60HZ) for 1 Minute | |
| 電氣壽命 | / | |
| 機械壽命 | 1,000，000Cycles | |
| 操作力 | 90±20gf | |
| 預行程（PT） | 0.35±0.15mm | |
| 使用溫度 | -10℃—+70℃ | |
| 操作類型 | / | |
| 耐候性能 | ||
| 耐寒性 | -20℃±2℃ | 96H |
| 耐熱性 | 70℃±2℃ | 96H |
| 耐溫性 | 70℃±2℃ | 90~95%RH 96H |

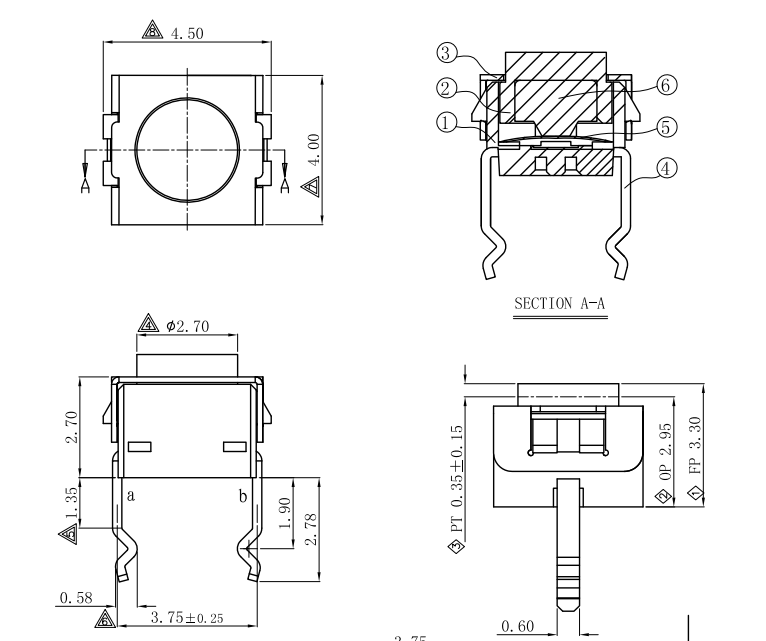

外形圖
電路圖
| 包裝規格 | ||
| 包裝數(PCS) | 1盤 | 1000PCS |
| 1箱 | 20000PCS | |
| 波峰自動焊接條件 | ||
| 項目 | 預熱溫度 | 100±5℃ |
| 預熱時間 | 60S(max.) | |
| 焊接溫度 | 260±5℃ | |
| 焊接時間 | 5±1S | |
| 手工焊接條件 | ||
| 焊接溫度 | 350℃±10℃ | |
| 焊接時間 | 3±0.5s | |
| 烙鐵功率 | 60W(max.) | |
| 注意事項： |
| 1.本產品目錄中產品的顏色與實物的顏色有所差異 |
| 2.請使用1.6mm板厚的印刷電路板 |
| 3.請以最小訂購單位的N(整數）倍來訂貨 |
| 4.汽車用時，請進行確認后使用 |
產品一覽
| 產品編號 | 圖片 | 外形尺寸 | 類型 | 克力 | 行程 | PIN腳 | 規格書 | 備注 |
| CTA623501A01 |  |
- | - | - | - | - |  |
|
| CTA421501A04 |  |
- | - | - | - | - | |
|
| CTA351801S02 |  |
3.5*3.0*1.8 | - | 200±50gf | 0.20±0.10mm | - | |
|
| CTA401501S04 |  |
3.9*2.9*2.0 | - | 120±30gf | 0.20±0.10mm | - | |
|
| CTA403301D02 | |
4.0*4.0*3.0 | - | 90±20gf | 0.35±0.15mm | - | |
