產品詳情
| 產品料號 | CTA455501S01 | |
| 額定負荷 | DC12V 50mA | |
| 接觸阻抗 | 100mΩMax | |
| 絕緣阻抗 | 100MΩMin DC250V | |
| 耐電壓 | AC100V(50-60HZ)for1Minute | |
| 電氣壽命 | 50，000Cycles （Load） | |
| 機械壽命 | 50，000Cycles （Without Load） | |
| 操作力 | 160±30gf | |
| 預行程（PT） | 0.20±0.10mm | |
| 使用溫度 | -10℃+70℃ | |
| 操作類型 | 觸動回復式 | |
| 耐候性能 | ||
| 耐寒性 | -20℃ | 96H |

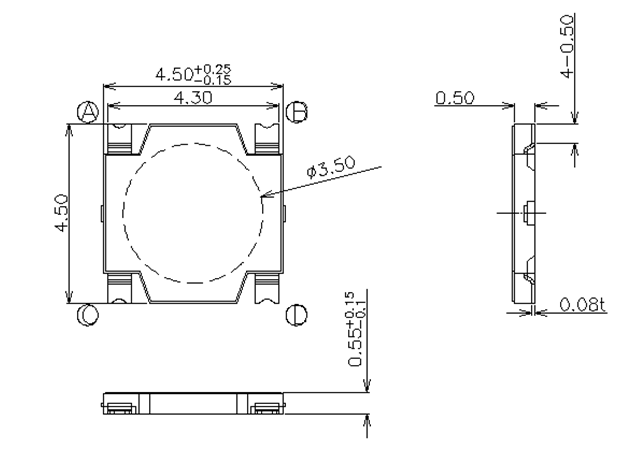

外形圖

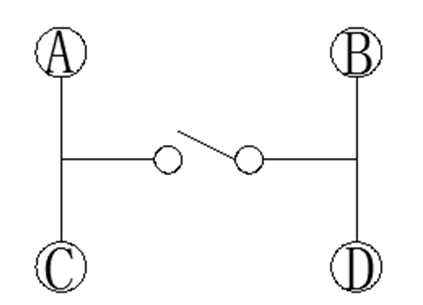

電路圖
| 包裝規格 | ||
| 包裝數(PCS) | 1盒 | 10000PCS |
| 1箱 | 70000PCS | |
| 波峰自動焊接條件 | ||
| 項目 | 預熱溫度 | 100±10℃ |
| 預熱時間 | 60S(max.) | |
| 焊接溫度 | 260±5℃ | |
| 焊接時間 | 5±1S | |
| 手工焊接條件 | ||
| 焊接溫度 | 300℃±10℃ | |
| 焊接時間 | 3+1/0S | |
| 烙鐵功率 | 60W(max.) | |
| 注意事項： |
| 1.本產品目錄中產品的顏色與實物的顏色有所差異 |
| 2.請使用1.6mm板厚的印刷電路板 |
| 3.請以最小訂購單位的N(整數）倍來訂貨 |
| 4.汽車用時，請進行確認后使用 |
產品一覽
| 產品編號 | 圖片 | 外形尺寸 | 類型 | 克力 | 行程 | PIN腳 | 規格書 | 備注 |
| CTA455501S01 | |
4.5*4.5*0.55 | 觸動回復式 | 160±30gf | 0.2+0.1/-0.05mm | 4 |  |
|
| CTA451701S01 |  |
4.20*3.20*2.50 | 觸動回復式 | 200±50gf | 0.20±0.10mm | 4 | |
