產品詳情
| 產品料號 | CLA684701D21 | |
| 額定負荷 | DC12V 50mA | |
| 接觸阻抗 | 100mΩMax | |
| 絕緣阻抗 | 100MΩMin DC250V | |
| 耐電壓 | AC250V(50-60HZ)for1Minute | |
| 電氣壽命 | 100，000Cycles（Load） | |
| 機械壽命 | 100，000Cycles （Without Load） | |
| 操作力 | 160±50gf | |
| 行程 | 0.30±0.10mm | |
| 使用溫度 | -10℃—+70℃ | |
| 操作類型 | / | |
| 耐候性能 | ||
| 耐寒性 | -20℃ | 96H |

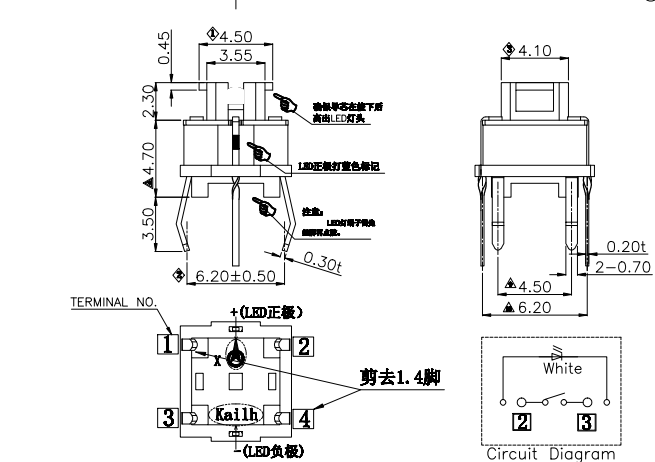

外形圖
電路圖
| 包裝規格 | ||
| 包裝數(PCS) | 1盒 | 500PCS |
| 1箱 | 50000PCS | |
| 波峰自動焊接條件 | ||
| 項目 | 預熱溫度 | 100±5℃ |
| 預熱時間 | 60S(max.) | |
| 焊接溫度 | 260±5℃ | |
| 焊接時間 | 5±1S | |
| 手工焊接條件 | ||
| 焊接溫度 | 300℃±10℃ | |
| 焊接時間 | 3+1/0S | |
| 烙鐵功率 | 60W(max.) | |
| 注意事項： |
| 1.本產品目錄中產品的顏色與實物的顏色有所差異 |
| 2.請使用1.6mm板厚的印刷電路板 |
| 3.請以最小訂購單位的N(整數）倍來訂貨 |
| 4.汽車用時，請進行確認后使用 |
| CLA682501S01 |
產品一覽
| 產品編號 | 圖片 | 外形尺寸 | 類型 | 克力 | 行程 | PIN腳 | 燈顏色 | 帽子形狀 | 鐳雕符號 | 規格書 |
| CLA682501S02 |  |
6.8*4.2*2.5 | 觸動回復式 | 160+80/-30gf | 0.20±0.15mm | 4 | 藍燈 |  |
||
| CLA682501S01 |  |
6.8*4.2*2.5 | 觸動回復式 | 160+80/-30gf | 0.20±0.15mm | 6 | 黃綠雙色燈 | |
||
| CLA684701D21 | |
7.30*6.80*7.0 | 觸動回復式 | 160±50gf | 0.30±0.10mm | 4 | 白燈 | |
