產品詳情
| 產品料號 | CPG585110D01 | |
| 額定負荷 | DC30V 0.1mA | |
| 接觸阻抗 | 100mΩMax | |
| 絕緣阻抗 | 100MΩMin DC500V | |
| 耐電壓 | AC250V(50-60HZ)for1Minute | |
| 電氣壽命 | 100，000Cycles（Load） | |
| 機械壽命 | 100，000Cycles（Without Load） | |
| 操作力 | 250±50gf | |
| 使用溫度 | -25℃+80℃ | |
| 操作類型 | 無鎖 | |
| 耐候性能 | ||
| 耐寒性 | -20℃ | 96H |
| 耐熱性 | 80℃ | 96H |
| 耐濕性 | 60℃±2℃ 90~95%RH | 96H |

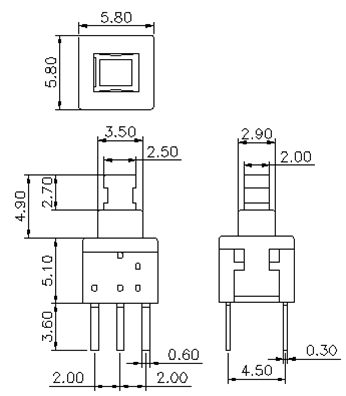

外形圖

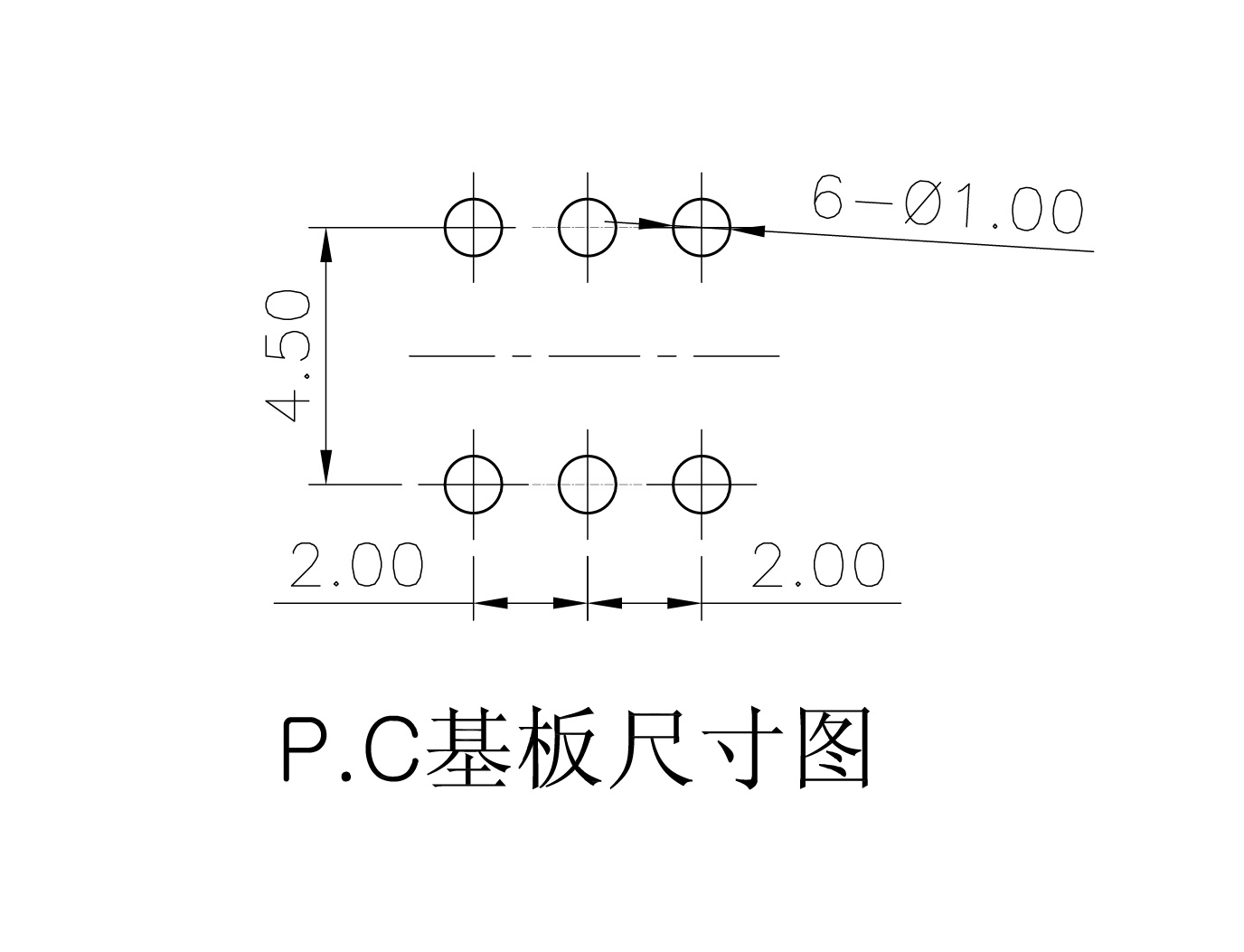

PCB設計圖
電路圖
| 包裝規格 | ||
| 包裝數(PCS) | 1盒 | 1000PCS |
| 1箱 | 10000PCS | |
| 波峰自動焊接條件 | ||
| 項目 | 預熱溫度 | 100±10℃ |
| 預熱時間 | 60S(max.) | |
| 焊接溫度 | 260±5℃ | |
| 焊接時間 | 5±1S | |
| 手工焊接條件 | ||
| 焊接溫度 | 300℃±10℃ | |
| 焊接時間 | 3+1/0S | |
| 烙鐵功率 | 60W(max.) | |
| 注意事項： |
| 1.本產品目錄中產品的顏色與實物的顏色有所差異 |
| 2.請以最小訂購單位的N(整數）倍來訂貨 |
| 3.汽車用時，請進行確認后使用 |
產品一覽
| 產品編號 | 圖片 | 外形尺寸 | 類型 | 克力 | PIN腳 | 顏色 | 規格書 | 備注 |
| CPG585110D01 | |
5.8*5.8*5.1 | 自鎖 | 150±50gf | 6PIN | 白黑灰 |  |
|
| CPG585110D03 | |
5.8*5.8*5.1 | 無聲無鎖 | 250±50gf | 6PIN | 白黑灰 | |
|
| CPG585110D07 |  |
5.8*5.8*5.1 | 自鎖 | 180±50gf | 6PIN | 白黑灰 | |
|
| CPG585110D02 | |
5.8*5.8*5.1 | 有聲無鎖 | 150±50gf | 6PIN | 白黑灰 | |
|
| CPG585110D05 | |
5.8*5.8*5.1 | 自鎖 | 150±50gf | 5PIN | 白黑灰 | |
