產品詳情
| 產品料號 | CEN653512A01 | |
| 額定負荷 | DC5V 1mA | |
| 接觸阻抗 | 500mΩMax | |
| 絕緣阻抗 | 50MΩMin DC50V | |
| 耐電壓 | AC50V(50-60HZ)for1Minute | |
| 電氣壽命 | 100,000Cycles | |
| 脈沖數 | 12 pluses/360° | |
| 扭矩 | 10-25gf.cm | |
| 制動數 | 24 | |
| 機械壽命 | 100,000Cycles | |
| 使用溫度 | -15℃﹢70℃ | |
| 耐候性能 | ||
| 耐寒性 | -20℃±2℃ | 96H |
| 耐熱性 | 80℃±2℃ | 96H |
| 耐濕性 | 60℃±2℃ | 90~95%RH 96H |

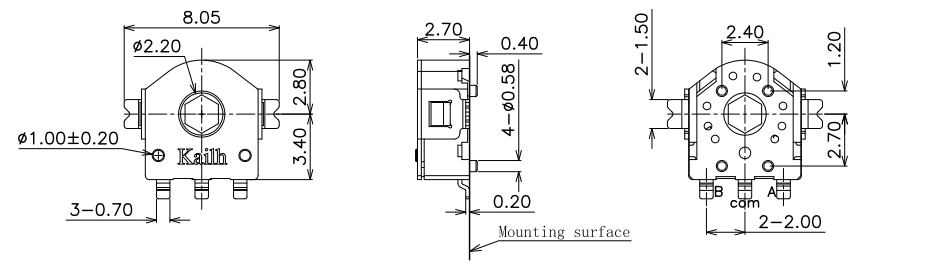

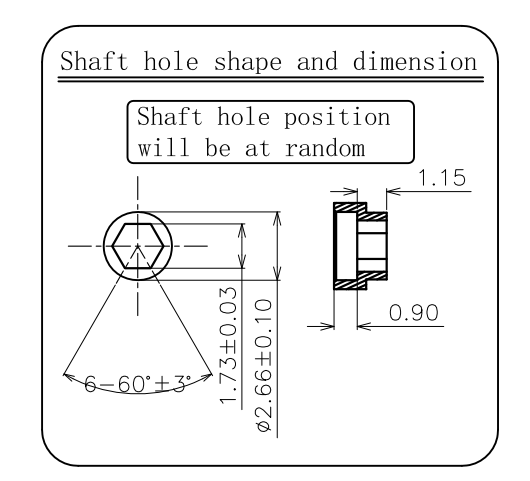

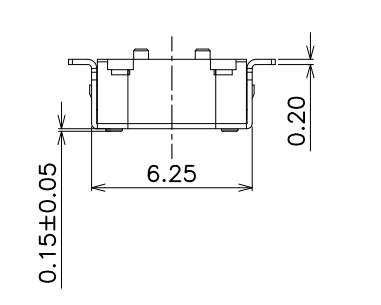

外形圖
電路圖
| 包裝規格 | ||
| 包裝數(PCS) | 1卷 | 1300PCS |
| 1箱 | 10000PCS | |
| 波峰自動焊接條件 | ||
| 項目 | 預熱溫度 | 100±5℃ |
| 預熱時間 | 60S(max.) | |
| 焊接溫度 | 260±5℃ | |
| 焊接時間 | 3±1S | |
| 手工焊接條件 | ||
| 焊接溫度 | 350℃±5℃ | |
| 焊接時間 | 3±1s | |
| 烙鐵功率 | 20W(max.) | |
| 注意事項： |
| 1.本產品目錄中產品的顏色與實物的顏色有所差異 |
| 2.請使用1.6mm板厚的印刷電路板 |
| 3.請以最小訂購單位的N(整數）倍來訂貨 |
| 4.汽車用時，請進行確認后使用 |
產品一覽
| 產品編號 | 圖片 | 軸心高度 | 扭矩 | 孔徑 | 壽命 | 規格書 | 備注 |
| CEN653512A01 | |
3.40mm | 10-25gf.cm | 1.73mm | 100,000Cycles |  |
新品 |
| CEN652812R01 |  |
2.80mm | 10-25gf.cm | 1.73mm | 100,000 Cycles | |
. |
| CEN652812A01 |  |
2.80mm | 10-25gf.cm | 1.73mm | 100,000 Cycles | |
. |
| CEN652812A02 |  |
2.80mm | 10-25gf.cm | 1.73mm | 100,000 Cycles | |
- |
| CEN652812R06 |  |
2.80mm | 10-25gf.cm | 1.73mm | 100,000 Cycles | |
|
| CEN652812W02 |  |
2.80mm | 0-15gf.cm | 1.73mm | 100,000 Cycles | |
|
| CEN654512S01 |  |
4.50mm | 10-30gf.cm | 1.73mm | 100,000 Cycles | |
. |
| CEN654512R01 |  |
4.50mm | 10-25gf.cm | 1.73mm | 100,000 Cycles | |
